当274亿的资金流向先进封装领域时，一个关键问题被推到了台前。2026年7月3日，华为半导体负责人何庭波向中科院科技论文预发布平台ChinaXiv提交了《面向多层级电子系统的时间缩微理论》V2版本。自5月25日V1版本发布后不足40天，“韬定律”就完成了从理论到实践验证的飞跃。
V2版本披露了量产芯片的真实测试数据，证明技术应用价值。但这背后更大的疑问浮现：麒麟2026成功验证了理论，先进封装产业链是否能匹配“韬速度”要求？
韬定律的核心在于将竞争焦点从“缩小尺寸”转向“提升速度”。面对2nm芯片设计成本超10亿美元的几何微缩瓶颈，华为转而采用“时间缩微”方案。电路理论中τ（Tau）代表信号传导耗时。τ数值越小，芯片响应越敏捷。华为通过“逻辑折叠”技术，将电路分解并垂直堆叠至多层有源层，运用超细间距混合键合实现连接。
若说传统芯片是铺满同一层晶圆的“单层平房”，信号传输需穿越漫长金属线路。逻辑折叠好比在设计阶段就绘制出“双层复式”建筑图，将电路单元分设上下两层，通过混合键合工艺实现贴合。这实质是三维空间布局的创新。
与常规3D堆叠存在本质差异。伯恩斯坦研报指出，传统方案仅是将两颗独立芯片叠加，而华为是在设计阶段就将逻辑电路分解至两层晶圆。伯恩斯坦称之为国产芯片的“DeepSeek时刻”。
首颗验证该技术的麒麟2026芯片，展示了卓越性能。相比麒麟9030 Pro，晶体管密度从155 MTr/mm²飙升到238 MTr/mm²，提升幅度达53.5%。相当于传统工艺节省三年进展，接近台积电初代3nm水准。功耗降低41%，面积压缩37.5%，主频达3.1GHz，综合性能媲美等效3nm制程。
何庭波透露，麒麟2026尚属保守方案：混合键合间距为1.5μm，仅应用于关键路径。长远目标是：2031年晶体管密度突破400 MTr/mm²，2030年将推出首款搭载逻辑折叠技术的昇腾990AI加速芯片。
这一实验证明，芯片性能跃升并非只有几何微缩途径。在先进光刻设备受限情况下，通过系统级设计重构芯片空间结构，将电路从“单层平房”升级为“双层复式”，同样能实现跨越式发展。韬定律的意义，在于将竞争基准从“晶体管尺寸”转变为“信号传导时延”。

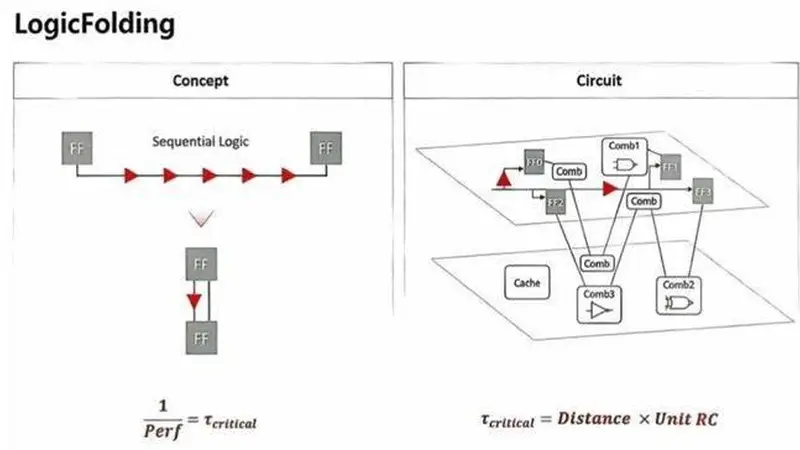

图：逻辑折叠原理示意图 来源：伯恩斯坦研报（2026年6月4日）
先进封装是韬定律的物质载体。逻辑折叠的“双层复式”实现路径，必须依靠2.5D/3D集成与超细间距混合键合工艺。其必要性体现在三点：
首先，逻辑折叠本质要求立体化设计。传统芯片是单层平房结构，信号传输依赖长金属线路；而逻辑折叠通过将电路单元拆分到上下两层晶圆，结合混合键合技术实现连接。当前顶层金属间距约720nm，混合键合需控制在2μm以下，麒麟2026已达到1.5μm标准。伯恩斯坦预测，到2030年采用2.5D/3D堆叠的晶圆将扩张7倍至350万片/月，市场渗透率将达38%。
其次，先进封装直接决定芯片核心价值。传统封测只负责后端加工；但在韬定律框架下，先进封装直接定义算力、功耗和带宽性能。交银国际明确指出，先进封装已构成逻辑折叠量产落地的工艺基础。
再者，制造与封装界限日益模糊。超细间距混合键合涉及刻蚀、铜填充、CMP等前道工艺，必须要求键合、刻蚀、量测、材料供应商深度协同。这意味着封装环节需
